Линия ускоренного охлаждения для арматурного проката диаметром 8 - 16 мм

Часть 2

<<< Оглавление <<<   <<< Предыдущие разделы <<<



Для арматурного проката диаметром 8 и 10 мм примем схему термомеханического упрочнения с использованием одной охлаждающей секции (см. рис. 1). Для проката диаметром 12 - 16 мм рассмотрим схему с двумя секциями (см. рис. 2). Организовать оптимальные соотношения размеров линии для всех диаметров проката не представляется возможным. Следует рассмотреть случай для наиболее массового вида проката, а затем рассмотреть возможность использования принятой схемы для остальных диаметров. В нашем случае наиболее массовым видом продукции будем считать арматурный прокат класса А500С диаметром 12 мм.



Использование двух последовательно расположенных камер

Рассмотрим возможность организации термомеханического упрочнения арматурного проката диаметром 12 мм в двух последовательно расположенных секциях (см. рис. 2). Подробнее см. в работе "Ускоренное охлаждение арматурного проката в нескольких камерах" и в Примере 2 работы "Методика расчета линии ускоренного охлаждения". Определение L1/L2 в этих работах производится с учетом равенства теплосъема с проката в двух камерах. Т.е. количество тепла, отдаваемого прокатом в I секции ЛУО равно количеству тепла, отдаваемого во II секции. Мы несколько усложним задачу, и потребуем, чтобы равнялись давления в коллекторах перед форсунками. Т.е. такого соотношения L1/L2, при котором на обе форсунки подается вода с одинаковыми давлениями.

Непрерывное охлаждение арматурного проката в двух последовательно расположенных камерах

Рис. 2. Непрерывное охлаждение арматурного проката в двух последовательно расположенных камерах

Поиск соотношения L1/L2 для случая P1 = P2 реализуем при помощи функции Ballans_P.
>> d_pr = 12;
>> v_pr = 14.4;
>> T_0 = 1070;
>> T_1 = 540;
>> v_otn_min = 4.0;
>> d_k = [32 40 48 58 64];

Результаты расчетов приведены в Таблице 7.

Таблица 7

Охлаждение арматурного проката диаметром 12 мм в двух последовательно расположенных секциях. Баланс длин для различных диаметров камер

Диаметр камеры охлаждения, мм 32 40 48 58 64
Диаметр проката - 12 мм; скорость прокатки - 14.4 м/с; температура конца прокатки - 1070 °C; температура конца ускоренного охлаждения - 540 °C.
Заданный разогрев воды - не более 40 °C; заданная относительная скорость потока - не менее 4.0 м/с.
Требуемое давление перед форсунками, кгс/см2 9.3 5.7 4.9 4.3 4.0
Длина I секции ЛУО, м 2.6 4.7 4.8
Длина II секции ЛУО, м 6.9 4.8 4.8
Общая длина ЛУО, м 9.5
Минимальный требуемый расход воды в I секции, л/с (м3/час) 16.9 (61) 21.1 (76)
Минимальный требуемый расход воды во II секции, л/с (м3/час) 12.7 (46) 8.4 (30)
Минимальный суммарный расход воды в ЛУО, л/с (м3/час) 29.6 (106) 29.5 (106)
Фактический расход воды в I секции, л/с (м3/час) 16.9 (61) 21.1 (76) 31.2 (112) 46.5 (168) 57.1 (206)
Фактический расход воды во II секции, л/с (м3/час) 12.7 (46) 21.0 (76) 31.2 (112) 46.5 (168) 57.1 (206)
Фактический общий расход воды в ЛУО, л/с (м3/час) 29.6 (107) 42.1 (152) 62.4 (225) 93.1 (335) 114.2 (411)
Относительная скорость потока в I секции, м/с 10.0 4.0
Относительная скорость потока во II секции, м/с 4.0
Потребляемая мощность потока, кВт 27.5 24.0 30.5 39.7 45.6

Для всех рассмотренных случаев требуемое давление перед форсункой не превышает 10 кгс/см2. Минимальный расход воды ожидается при диаметре камеры охлаждения 32 мм. В этом случае фактический расход воды совпадает с минимально допустимым. Дальнейшее повышение диаметра камеры охлаждения приводит к увеличению расхода воды на ЛУО и снижению требуемого давления. Если за целевую функцию принять потребляемую мощность потока, то оптимальным будет использование камер охлаждения с внутренним диаметром 40 мм (труба 60×10).

Таблицу 6 можно переписать в следующем виде:

Таблица 8

Технологические параметры линии ускоренного охлаждения для различных диаметров проката

Диаметр проката, мм 8 10 12 14 16
Скорость прокатки (максимальная), м/с 15.5 14.5 14.4 12.4 11.2
Диаметр камеры охлаждения, мм 32 40 40
Общая длина ЗАО, м 4.6 6.6 9.5 11.1 13.1
В том числе, длина I камеры охлаждения, м - - 4.7
Требуемое давление, кгс/см2 7.9 7.5 8.1
Заданная относительная скорость потока, м/с 5.0 4.5 4.0 3.5 3.0
Фактическая относительная скорость потока в I секции при требуемом давлении, м/с 5.0 4.5 4.0
Фактическая относительная скорость потока во II секции при требуемом давлении, м/с - - 4.0
Расход воды (минимальный), л/с (м3/час) 14.1 (51) 20.7 (74) 29.6 (106) 34.6 (125) 40.8 (147)
В том числе, по I секции, л/с (м3/час)     21.1 (76)
Фактический расход воды при требуемом давлении, л/с (м3/час) 15.5 (56) 22.4 (81) 42.1 (152)
В том числе, по I секции, л/с (м3/час) - - 21.1 (76)

Примечание: Для арматурного проката диаметром 14 и 16 мм технологические параметры пока не определены. Они будут определены позже в процессе расчетов, и таблица будет постепенно дополняться.

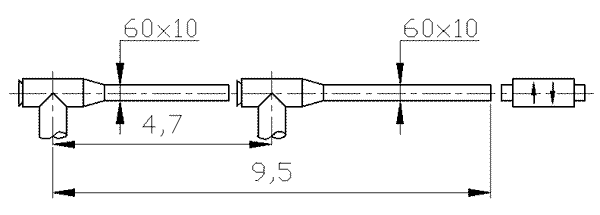

Схема линии ускоренного охлаждения для термомеханического упрочнения арматурного проката диаметром 12 мм

Рис. 3. Схема ЛУО для арматурного проката диаметром 12 мм



Охлаждение проката диаметром 14 и 16 мм в первой камере

Проверим возможность использования I секции ЛУО с длиной 4.7 м и внутренним диаметром 40 мм для термомеханического упрочнения арматурного проката диаметром 14 и 16 мм. Для этого мы должны проверить разогрев воды в этой камере и давление, которое необходимо создать для того, чтобы пропустить необходимое количество воды и обеспечить принятые нами относительные скорости потока.

Таблица 9

Охлаждение арматурного проката диаметром 14 и 16 мм в I секции ЛУО

Диаметр проката, мм 14 16
Скорость прокатки (максимальная), м/с 12.4 11.2
Длина I камеры охлаждения, м 4.7
Диаметр I камеры охлаждения, мм 40
Температура конца прокатки, °C 1070
Температура раската после I секции, °C 704 715
Требуемое давление перед I секцией, кгс/см2 8.5 13.6
Заданная относительная скорость потока, м/с 3.5 3.0
Фактическая относительная скорость потока в I секции при требуемом давлении, м/с 8.5 13.0
Расход воды (минимальный), л/с (м3/час) 34.6 (125) 40.8 (147)
В том числе, по I секции, л/с (м3/час) 23.0 (78) 25.5 (87)
Фактический расход воды в I секции при требуемом давлении, л/с (м3/час) 23.0 (78) 25.5 (87)

Температуру металла после I секции определяем при помощи функции T_uo_ot_L_cylinder_1:
>> T_0 = 1070;         % Температура конца прокатки (°C)
>> d_pr = [14 16];     % Диаметр проката (мм)
>> v_pr = [12.4 11.2]; % Скорость прокатки (м/с)
>> L_SAO = 4.7;        % Длина зоны активного охлаждения
>> T_uo_ot_L_cylinder_1(T_0, d_pr, v_pr, L_SAO)
ans  = 704.1481 714.6708

Минимальный расход воды в I секции при допустимом разогреве в 40 °C определим с использованием функции Q_min:
>> T_1 = [704 715]; % Температура металла после I секции (°C)
>> Del_T_max = 40;  % Максимально допустимый разогрев воды (°C)
>> Q_min(T_0, T_1, d_pr, v_pr, Del_T_max)
ans  = 23.0058 25.4503

Давление, необходимое для создания требуемого потока воды и относительной скорости потока, определяем при помощи функции P_forsun так же, как мы это делали раньше для ЛУО с одной форсункой:
>> L_k = 4.7;             % Длина камеры охлаждения (м)
>> d_k = 40;              % Внутренний диаметр камеры охлаждения (мм)
>> v_otn_min = [3.5 3.0]; % Минимально допустимая относительная скорость потока (м/с)
>> Q_min = [23.0 25.5];   % Минимально допустимый расход воды (л/с)
>> [P_in, v_otn, Q] = P_forsun(d_pr, v_pr, L_k, d_k, v_otn_min, Q_min)
P_in = 8.4553 13.6186
v_otn = 8.4579 12.9574
Q = 23.0000 25.5000

Для арматурного проката диаметром 16 мм при принятых длине и диаметре камеры охлаждения в 4.7 м и 40 мм соответственно необходимо создать давление в коллекторе перед форсункой не менее 13.6 кгс/см2. Поскольку мы приняли максимально возможное давление перед форсункой равным 10 кгс/см2, такая схема нам не подходит. Анализ Таблицы 9 показывает, что при диаметре камеры охлаждения в 40 мм мы имеем дело со случаем, когда внутреннее сечение камеры недостаточно для прохождения в ней требуемого количества воды с минимально допустимой относительной скоростью потока. Когда скорость потока обеспечивает минимально допустимую, количество воды, проходящей в камере в единицу времени еще мало по сравнению с тем количеством, которое предотвращает большой разогрев воды. Подробнее это рассмотрено в примере к описанию функции Ballans_P. Попробуем снизить давление, требуемое перед форсункой за счет увеличения диаметра камеры охлаждения:
>> d_pr = 16;        % Диаметр проката (мм)
>> v_pr = 11.2;      % Скорость прокатки (м/с)
>> L_k = 4.7;        % Длина камеры охлаждения (м)
>> d_k = [40 48 58]; % Внутренний диаметр камеры охлаждения (мм)
>> v_otn_min = 3.0;  % Минимально допустимая относительная скорость потока (м/с)
>> Q_min = 25.5;     % Минимально допустимый расход воды (л/с)
>> [P_in, v_otn, Q] = P_forsun(d_pr, v_pr, L_k, d_k, v_otn_min, Q_min)
P_in  =  13.6186    3.9227    2.5946
v_otn =  12.9574    4.6533    3.0000
Q     =  25.5000   25.5000   34.6624

С увеличением диаметра камеры охлаждения с 40 до 48 мм требуемое давление уменьшается с 13.6 до 3.9 кгс/см2. Теперь оно соответствует принятому максимально допустимому в 10 кгс/см2. Примем диаметр камеры охлаждения для проката диаметром 16 мм равным 48 мм (труба 60×6).

Обновим Таблицу 9:

Таблица 10

Охлаждение арматурного проката диаметром 14 и 16 мм в I секции ЛУО

Диаметр проката, мм 14 16
Скорость прокатки (максимальная), м/с 12.4 11.2
Длина I камеры охлаждения, м 4.7
Диаметр I камеры охлаждения, мм 40 48
Температура конца прокатки, °C 1070
Температура раската после I секции, °C 704 715
Требуемое давление перед I секцией, кгс/см2 8.5 3.9
Заданная относительная скорость потока, м/с 3.5 3.0
Фактическая относительная скорость потока в I секции при требуемом давлении, м/с 8.5 4.7
Расход воды (минимальный), л/с (м3/час) 34.6 (125) 40.8 (147)
В том числе, по I секции, л/с (м3/час) 23.0 (83) 25.5 (92)
Фактический расход воды в I секции при требуемом давлении, л/с (м3/час) 23.0 (83) 25.5 (92)
