Линия ускоренного охлаждения для арматурного проката диаметром 8 - 16 мм

Часть 4

<<< Оглавление <<<   <<< Предыдущие разделы <<<



Общая принципиальная схема линии ускоренного охлаждения



Принципиальная схема линии ускоренного охлаждения для термомеханического упрочнения проката диаметром 8 - 16 мм

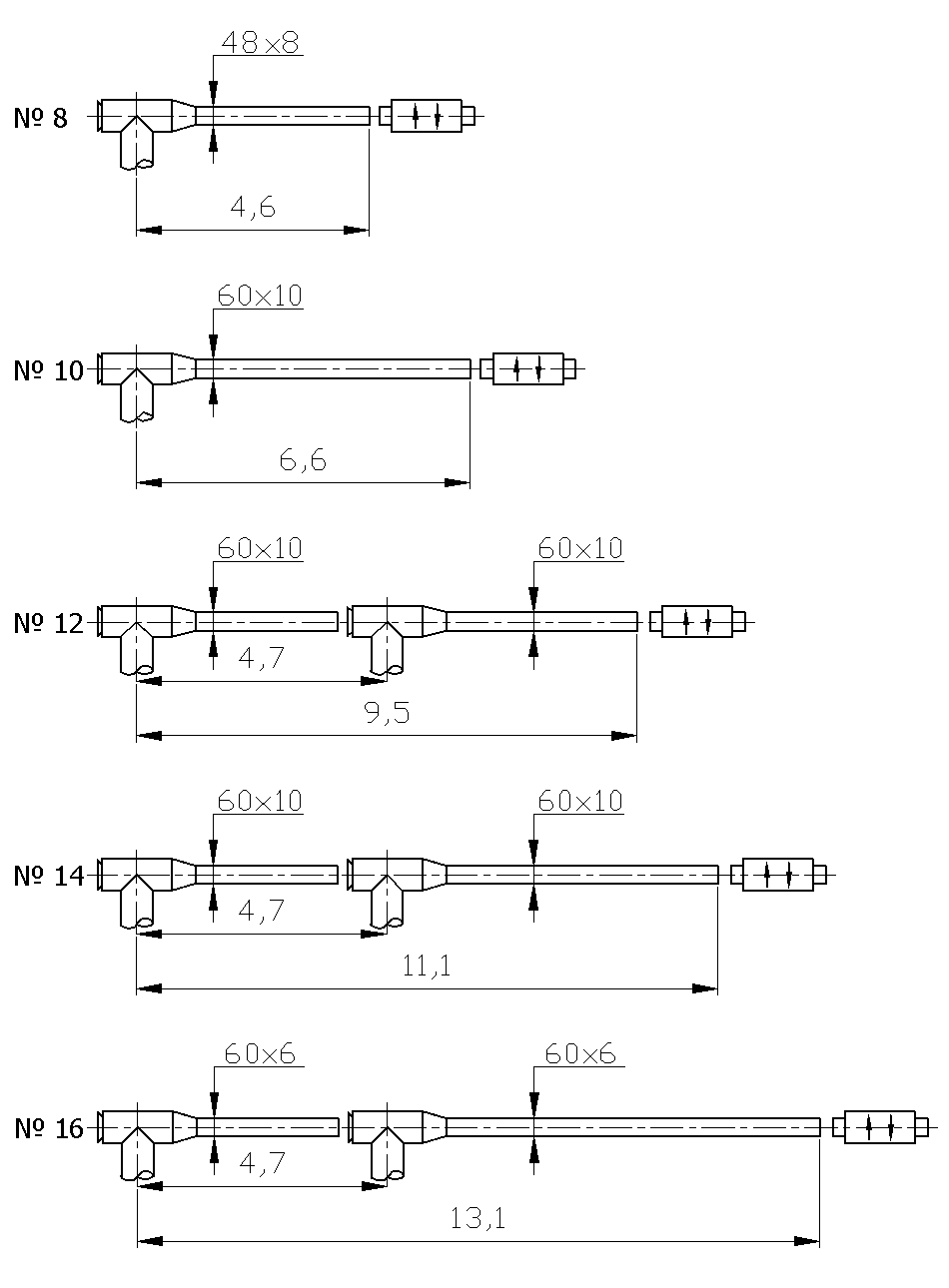

Рис. 3. Принципиальная схема линии ускоренного охлаждения для термомеханического упрочнения проката диаметром 8 - 16 мм.





<<< Оглавление <<<   >>> Читать дальше >>>





Дальше черновик

Теплосодержание стали, соответствующее температурам начала и конца ускоренного охлаждения (1070 и 540 °C) составляет
>> i = spline(i_ot_T(1,:), i_ot_T(2,:), [1070 540]);
iкп = 689 кДж/кг, iуо = 302 кДж/кг;
теплосодержание после первой секции ЛУО:
iI = (iкп + iуо)/2 = 495 (кДж/кг);
температура раската после первой секции ЛУО:
>> T_I = spline(i_ot_T(2,:), i_ot_T(1,:), 495000);
I = 747 ºC.
Рассчитаем длину I секции ЛУО:
>> L_SAO_cylinder_1(1070, 747, d, v_pr_max)
ans =
0.9568 1.3986 2.0001 2.3443 2.7656

Результаты вычислений представлены в Таблице 3.

Таблица 3

Разбиение зоны активного охлаждения на два участка

Диаметр проката, мм 8 10 12 14 16
Скорость прокатки, м/с 14.5 ÷ 15.5 13.5 ÷ 14.5 13.4 ÷ 14.4 11.8 ÷ 12.4 10.2 ÷ 11.2
Температура конца прокатки - 1070 ºC, температура самоотпуска - 540 ºC.
Общая длина зоны активного охлаждения, м 4.4 ± 0.1 6.4 ± 0.2 9.2 ± 0.3 10.9 ± 0.3 12.6 ± 0.6
Длина I секции, м 1.0 1.4 2.0 2.3 2.8

По-видимому, не имеет смысла разбивать ЗАО длиной 4.4 и 6.4 м для арматурного проката диаметром 8 и 10 мм на две зоны. Для этих размеров будем использовать по одной секции. Дальнейшие вычисления позволят проверить это допущение. Линии для термомеханического упрочнения арматурного проката диаметрами 12 - 16 мм следует унифицировать. Не имеет смысла делать коллектора для установки форсунок отдельно на 2.0, 2.3 и 2.8 м. Строгого формального подхода в этом вопросе мы пока предложить не можем. Однако, исходя из предположения, что из сортамента 12, 14 и 16 мм основной объем производства будет приходиться на арматурный прокат диаметром 12 мм, следует использовать деление L1/LΣ оптимальный для этого размера. Окончательные принятые нами длины зон ускоренного охлаждения показаны в Таблице 4 и на Рис. 3.

Для профилей диаметром 12 - 16 мм определим среднюю по сечению температуру металла в конце I секции. Эти данные нам понадобятся при определении расхода воды по секциям.
>> T_uo_ot_L_cylinder_1(1070, [12 14 16], [14.4 12.4 11.2], 2)
ans =
746.2329 760.4713 778.3913

Таблица 4

Принимаемое для дальнейших расчетов разбиение ЗАО на две секции

Диаметр проката, мм 8 10 12 14 16
Скорость прокатки, м/с 14.5 ÷ 15.5 13.5 ÷ 14.5 13.4 ÷ 14.4 11.8 ÷ 12.4 10.2 ÷ 11.2
Температура конца прокатки - 1070 ºC, температура самоотпуска - 540 ºC.
Длина I секции, м - - 2.0
Температура металла в конце I секции, ºC     746 760 778
Общая длина зоны активного охлаждения, м 4.4 ± 0.1 6.4 ± 0.2 9.2 ± 0.3 10.9 ± 0.3 12.6 ± 0.6

Принципиальная схема линии ускоренного охлаждения для термомеханического упрочнения проката диаметром 8 - 16 мм





Таблица 7

Сводная таблица (***в работе***)

Диаметр проката, мм 8 10 12 14 16
Скорость прокатки (максимальная), м/с 15.5 14.5 14.4 12.4 11.2
Относительная скорость потока, м/с 5.0 4.5 4.0 3.0 2.0
Скорость потока, м/с 20.5 19.0 18.4 15.4 13.2
Расход воды общий (минимальный), л/с 14.1 20.7 29.5 34.6 40.8
Расход воды по I секции, л/с     15.0 16.2 17.8
Расход воды по II секции, л/с     14.5 18.4 23.0
Требуемое сечение потока в I камере, мм2 689 1087 815 1052 1348
Требуемое сечение потока во II камере, мм2     788 1195 1742
Площадь сечения раската, мм2 50 79 113 154 201
Общая площадь сечения I камеры (требуемая), мм2 740 1166 928 1206 1550
Общая площадь сечения II камеры (требуемая), мм2     901 1349 1943
Диаметр I камеры охлаждения, мм 31 39 34 39 44
Диаметр II камеры охлаждения, мм     34 41 50
Унифицированные диаметры
Внутренний диаметр камеры охлаждения, мм 32 40
Тип трубы 48×8 60×10





Таблица ***

К расчету давления воды перед форсунками

Диаметр проката, мм 8 10 12 14 16
Скорость прокатки (максимальная), м/с 15.5 14.5 14.4 12.4 11.2
Относительная скорость потока, м/с 5.0 4.5 4.0 3.0 2.0
Минимальный расход воды в I секции, л/с 14.1 20.7 15.0 16.2 17.8
Минимальный расход воды во II секции, л/с     14.5 18.4 23.0
Диаметр камеры охлаждения, мм 32 32 32 40 40
Длина камеры I секции, м 4.4 6.4 2.0 2.0 2.0
Длина камеры II секции, м     7.2 8.9 10.6
Требуемое давление в I секции, кгс/см2 7.7 24.5 5.9 2.4 3.2
Требуемое давление во II секции, кгс/см2     13.4 7.9 20.3





 20.7 15.0 16.2 17.8 14.5 18.4 23.0




>> L_k = [4.4 6.4 2.0 2.0 2.0 7.2 8.9 10.6];
>> d_k = [32 32 32 40 40 32 40 40];
>> d_pr = [8 10 12 14 16 12 14 16];
>> v_pr = [15.5 14.5 14.4 12.4 11.2 14.4 12.4 11.2];
>> v_otn = [5.0 4.5 4.0 3.0 2.0 4.0 3.0 2.0];
>> Q_min = [14.1 20.7 15.0 16.2 17.8 14.5 18.4 23.0];
>> P_forsun(L_k, d_k, d_pr, v_pr, v_otn, Q_min)
ans =
7.6554 24.5451 5.8654 2.4055 3.1768 13.4449 7.8982 20.3091
