Линия ускоренного охлаждения для арматурного проката диаметром 8 - 28 мм



Гунькин И.А.

В работе последовательно показана разработка параметров для проектирования линии ускоренного охлаждения, предназначенной для термомеханического упрочнения арматурного проката класса А500С диаметром 8 - 28 мм.



Оглавление

1. Исходные данные

Диаметр проката, мм 8 10 12 14 16 18 20 22 25 28
Скорость прокатки, м/с 14.0 12.5 10.5 9.0 8.0 11.0 8.5 9.5 7.5 5.5







2. Определяем длину зоны активного охлаждения

Охлаждение раската в камере проходного типа

Рис. 1. Охлаждение раската в камере проходного типа

Диаметр проката, мм 8 10 12 14 16
Температура конца прокатки - 1070 ºC, температура самоотпуска - 540 ºC.
Длина зоны активного охлаждения, м 4.4 ± 0.1 6.4 ± 0.2 9.2 ± 0.3 10.9 ± 0.3 12.6 ± 0.6

3. Минимальный расход воды

Диаметр проката, мм 8 10 12 14 16
Максимально допустимый разогрев воды - 40 ºC
Расход воды (минимальный), л/с (м3/час) 14.1 (51) 20.7 (74) 29.6 (106) 34.6 (125) 40.8 (147)

4. Первое определение диаметров камер

Диаметр проката, мм 8 10 12 14 16
Тип трубы 48×8 60×10 60×6 70×6 76×6

5. Давления для ЛУО с одной камерой

Диаметр проката, мм 8 10 12 14 16
Требуемое давление, кгс/см2 7.9 7.5 8.1 5.8 4.9
Фактический расход воды при требуемом давлении, л/с (м3/час) 15.5 (56) 22.4 (81) 31.2 (112) 39.6 (142) 42.8 (154)

6. Использование двух последовательно расположенных камер

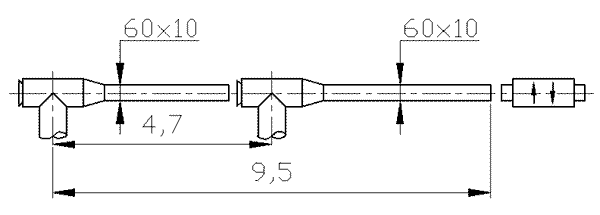

Схема линии ускоренного охлаждения для термомеханического упрочнения арматурного проката диаметром 12 мм

Рис. 3. Схема ЛУО для арматурного проката диаметром 12 мм

7. Охлаждение проката диаметром 14 и 16 мм в первой камере

Диаметр проката, мм 14 16
Длина I камеры охлаждения, м 4.7
Диаметр I камеры охлаждения, мм 40 (60×10) 48 (60×6)
Требуемое давление перед I секцией, кгс/см2 8.5 3.9
Фактическая относительная скорость потока в I секции при требуемом давлении, м/с 8.5 4.7
Минимальный расход воды по I секции, л/с (м3/час) 23.0 (78) 25.5 (87)
Фактический расход воды в I секции при требуемом давлении, л/с (м3/час) 23.0 (78) 25.5 (87)

8. Охлаждение проката диаметром 14 и 16 мм во второй камере

9. Общая принципиальная схема линии ускоренного охлаждения
