Контрольные карты Шухарта

Карты индивидуальных значений и текущего размаха (x-R карты)

Контрольные карты создаются парой
 ● Индивидуальные значения параметра (x карта),
 ● Текущий размах (R карта).

CL - центральная линия,
UCL и LCL - соответственно верхний и нижний контрольный предел (для R карты нижний контрольный предел отсутствует, поскольку он меньше нуля),
 - оценка среднего значения исследуемой величины x выборке,
n - количество испытаний,
 - оценка среднего значения текущего размаха,
X₀ и R₀ - заданные параметры для среднего значения исследуемой величины и среднего значения текущего размаха,
μ и σ₀ - среднее и среднеквадратичное отклонение исследуемой величины в генеральной совокупности испытаний.

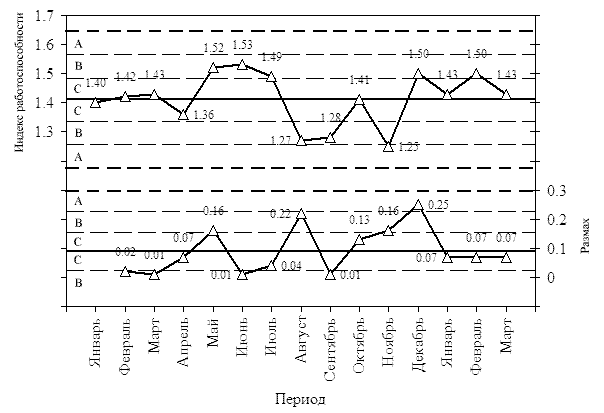

Рис. 1. Пример контрольной карты Шухарта индивидуальных значений и текущего размаха. Произведена оценка индекса работоспособности процесса термомеханического упрочнения арматурного проката.

При использовании карт индивидуальных значений и текущего размаха необходимо учитывать, что они менее чувствительны к изменению процесса, чем карты для сгруппированных данных. Кроме этого, карты характеризуются большими ошибками при отклонении закона распределения от нормального, а также не обнаруживают случаев циклической повторяемости процесса.

Материал подготовлен на основании ДСТУ ISO 8258-2001 Статистический контроль. Контрольные карты Шухарта.

Примеры использования x-R карт

Построение контрольной карты для мониторинга индекса работоспособности процесса термомеханического упрочнения арматурного проката

Текущий анализ процесса термомеханического упрочнения арматурного проката
